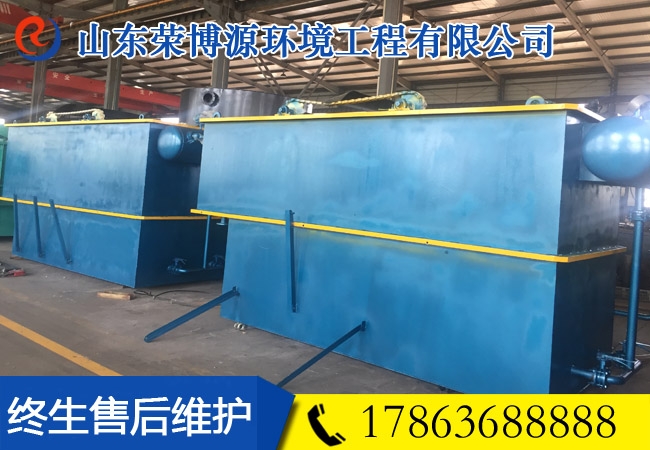

       溶氣氣浮技術近年來廣泛應用于給排水及廢水處理中，它可以有效地去除廢水中難以沉淀的輕浮絮體。處理能力大、效率高、占地少、使用范圍廣。被廣泛應用于石油、化工、印染、造紙、煉油、皮革、鋼鐵、機械加工、淀粉、食品等污水處理。經加藥反應后的污水進入氣浮的混合區，與釋放后的溶氣水混合接觸，使絮凝體粘附在細微氣泡上，然后進入氣浮區。絮凝體在氣浮力的作用下浮向水面形成浮渣，下層的清水經集水器流入清水池后，一部分回流作溶氣水使用，剩余清水通過溢流口流出。氣浮池水面上的浮渣積聚到一定厚度以后，由刮沫機刮入氣浮機污泥槽后排出。

1、分離地表水中細小懸浮物，藻類等微聚體。

2、回收工業廢水中有用物質，如造紙廢水中紙漿等。

3、代替二沉池分離和濃縮水中污泥。

該系列氣浮機主要用于固-液或者液-液分離。通過溶氣釋放系統在水中產生大量的細微氣泡，使其粘附于廢水中密度與水接近的固態或者液態微粒上，造成整體密度小于水的狀態，并依靠浮力依靠使其上升至水面，從而固-液或者液-液之間的分離目的。

1.氣浮機氣浮系統集進水、絮凝、分離、集水、出水于一體，與傳統氣浮設備類似，設有一個穩流室、溶氣釋放室，使處理性能更穩定，效果更優。穩定室：通過折板反應的原水，流速很高，若直接與溶氣水接觸，會消散微小氣泡，影響氣泡沾附絮塊效果，從而降低氣浮處理效率，若增加了穩流室，使湍流的原水動能消耗，勻速進入溶氣水釋放室，從而有力保證了去除效果。溶氣氣浮機溶氣釋放室：溶氣釋放室與分離室于一個槽體。中間隔開，溶氣水與絮凝完畢的原水在此粘附，緩慢上升，進入氣浮分離室，保證了絮凝塊與微小氣泡的接觸空間與時間，使溶氣水的釋放率達80-100％。

2.溶氣系統 對于氣浮設備來說，溶氣系統好比是氣浮設備的“心臟”，也是氣浮設備的主要的部件，在這個階段，氣與水在泵的進口處一起吸入，經剪切加壓混合成溶氣水，氣液兩相充分混合并達到飽和,整套溶氣系統大的含氣量達10％，且氣體的溶解度為100％，使氣體彌散時的微氣泡分布均勻，平均氣泡直徑小于30um。該溶氣系統是對傳統氣浮改進和技術創新，提高了氣浮分離效率，大大降低設備生產和運行費用。

3.刮渣機 刮渣機的運行方式及速度直接影響到氣浮出水的水質和污泥含固率。渦凹?xì)飧C(jī)該系統采用回轉式刮渣機，可將浮渣連續均勻地刮入浮渣槽，減少了浮渣相互碰撞的現象；另外，高度可調的刮板能更好的適應各種運行條件，一體化污水處理設備，降低污泥含水率。

4.控制系統 控制系統均采用電器元件（德力西或正泰），以保證設備的長期有效運行。
